Abertura de Valas para Tubulação: Passo a Passo e Segurança na Obra
Uma vala bem executada garante estabilidade e durabilidade às redes de água, esgoto e energia
|
Getting your Trinity Audio player ready...
|
Índice
A abertura de valas para tubulação exige planejamento, escavação cuidadosa e regras de segurança para que as redes durem. Se você toca uma obra em Indaiatuba, Campinas ou Jundiaí, sabe que vala mal feita vira vazamento, quebra de eletroduto e retrabalho.
Neste guia, você vê as etapas de execução, os cuidados com escoramento e as diferenças entre redes hidráulicas e elétricas.
Por que a execução correta das valas importa
Uma vala bem executada garante estabilidade e durabilidade às redes de água, esgoto e energia. Já a vala improvisada pode causar acidentes, danos a outras infraestruturas e infiltrações.
O cuidado começa antes da primeira escavada e só termina com o fechamento e a compactação.
Principais etapas da abertura de valas
O processo segue cinco etapas: planejamento, marcação, escavação, preparo do fundo e compactação.
| Etapa | O que fazer |
|---|---|
| Planejamento | Definir o traçado e mapear infraestruturas existentes |
| Marcação | Delimitar largura e comprimento no terreno |
| Escavação | Abrir a vala manualmente ou com máquina |
| Fundo e berço | Nivelar e aplicar lastro de areia |
| Compactação | Fechar em camadas, com técnica adequada |
1. Planejamento e mapeamento
Defina o traçado exato das redes. Depois, verifique se há outras estruturas subterrâneas, como gás, telefone ou esgoto. Esse passo evita o clássico susto de furar um cabo ou tubo que ninguém sabia que estava ali.
2. Marcação do terreno
Delimite a largura e o comprimento da vala com fitas ou estacas, conforme o projeto. A marcação orienta o operador e mantém o traçado fiel.

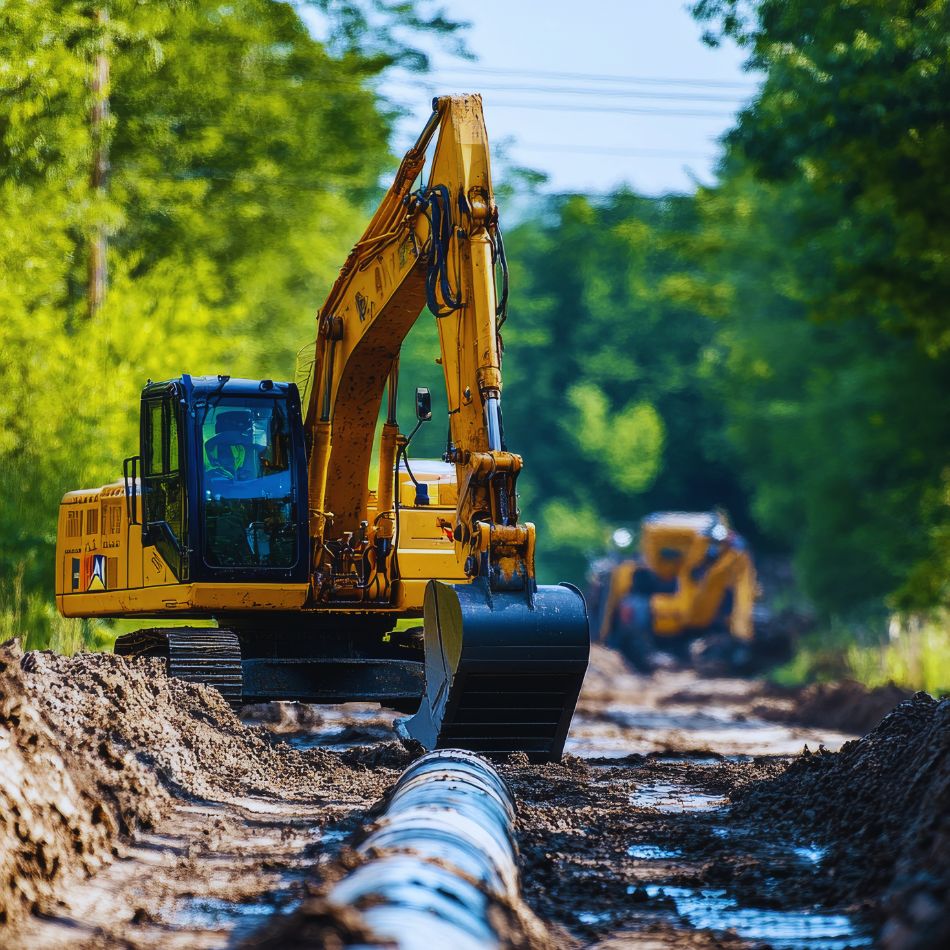

3. Escavação
A escavação pode ser manual, com enxadão e shibanca, ou mecanizada, com escavadeiras e valetadeiras. Em trechos longos, a máquina ganha em ritmo. Em pontos delicados, o trabalho manual dá mais controle.
Um exemplo: em um condomínio em Piracicaba, a máquina abre o trecho principal, e a equipe termina à mão perto de redes existentes.
4. Fundo da vala e berço
O fundo recebe um lastro, geralmente de areia com cerca de 10 cm de espessura. Ele serve de berço e nivela a tubulação hidráulica ou o eletroduto, além de proteger contra pedras e pontas.
5. Compactação e fechamento
A compactação lateral e a inicial, logo acima da tubulação, devem ser manuais, com soquetes, para não quebrar os tubos. A partir de 20 cm acima da tubulação, pode-se usar compactação mecanizada. Fechar a vala com pressa e sem critério é receita para afundamento do piso depois.
Segurança e escoramento de valas
O escoramento é obrigatório em escavações com profundidade superior a 1,25 metro, segundo as normas regulamentadoras brasileiras de construção civil. Ele evita desmoronamentos e protege quem trabalha dentro da vala.
Não existe vala “rapidinha” que dispense isso. O solo parece firme até o momento em que cede.
Boas práticas na vala aberta
- Escorar paredes conforme a profundidade e o tipo de solo.
- Manter material escavado afastado da borda.
- Sinalizar e isolar a área de trabalho.
- Garantir acesso e saída seguros para a equipe.
Hidráulica ou elétrica: quais as diferenças
As redes hidráulicas e elétricas têm exigências próprias de inclinação, profundidade e distanciamento.
| Critério | Hidráulica (água e esgoto) | Elétrica (eletrodutos e dados) |
|---|---|---|
| Inclinação | Necessária no esgoto, para escoar por gravidade | Apenas o bastante para evitar água condensada nos eletrodutos |
| Profundidade | Geralmente maior, abaixo da rede elétrica | Mais superficial, mínimo de 50 a 60 cm em áreas externas |
| Distanciamento | Fica abaixo da elétrica na mesma vala | Fica acima da hidráulica, com separação ou envelopamento |
Profundidade e posição
A hidráulica fica mais fundo para prevenir contaminação em caso de vazamento. A elétrica fica mais rasa, mas com proteção mecânica.

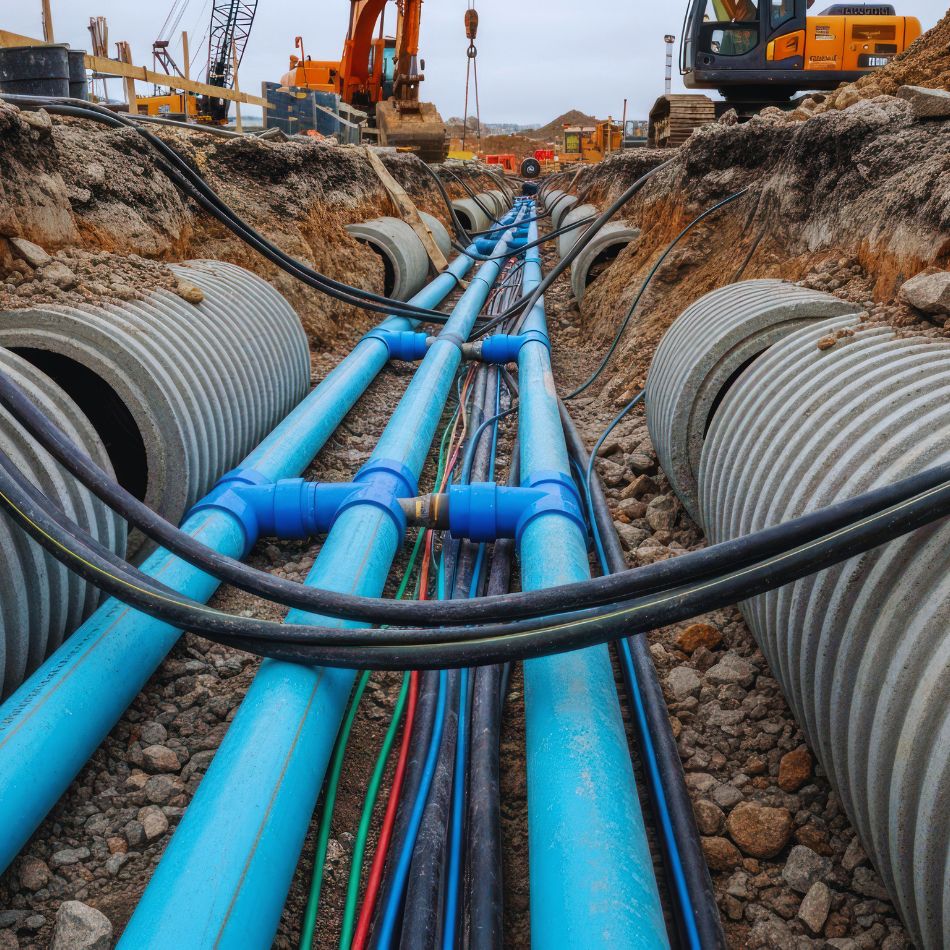

Valas compartilhadas
Se as redes dividem a vala, a elétrica fica acima da hidráulica, com separação física ou envelopamento de proteção. Nunca misture condutores elétricos e tubos de água no mesmo duto ou muito próximos sem isolamento adequado.
Distâncias mínimas
As redes precisam manter distâncias de segurança entre si. Isso evita interferências e riscos em manutenções futuras. Consulte o projeto e as normas aplicáveis a cada caso.
Erros comuns na abertura de valas
Quase todo problema vem de pressa ou falta de projeto.
- Escavar sem mapear redes existentes.
- Dispensar o escoramento em valas profundas.
- Assentar tubos direto sobre solo irregular, sem berço.
- Compactar mecanicamente logo sobre a tubulação.
- Misturar hidráulica e elétrica sem separação.
Vala, terraplanagem e fundações: tudo conectado
As valas costumam acompanhar a terraplanagem, a sondagem e as fundações. Em galpões de Sorocaba, por exemplo, redes enterradas precisam conviver com estacas e baldrames sem conflito.
Planejar tudo junto evita quebrar uma fundação para passar um tubo. Também reduz o tempo de obra.
Perguntas frequentes sobre abertura de valas
1. Como é feita a abertura de valas para tubulação?
Com planejamento, marcação, escavação, preparo do berço e compactação cuidadosa.
2. A escavação pode ser manual?
Sim, com enxadão e shibanca, ou com escavadeiras e valetadeiras.
3. Para que serve o berço de areia?
Nivela e protege a tubulação ou o eletroduto no fundo da vala.
4. Qual a espessura do lastro?
Geralmente cerca de 10 cm de areia.
5. Quando o escoramento é obrigatório?
Em escavações com profundidade superior a 1,25 metro, segundo as normas regulamentadoras.
6. Como compactar sobre a tubulação?
De forma manual, com soquetes, até 20 cm acima do tubo. Depois, pode-se usar compactação mecanizada.
7. Qual rede fica mais profunda?
Em geral, a hidráulica, abaixo da elétrica.
8. Qual a profundidade mínima da rede elétrica externa?
Geralmente de 50 a 60 cm, para proteção mecânica.
9. Posso colocar água e eletricidade na mesma vala?
Sim, com a elétrica acima da hidráulica e com separação física ou envelopamento.
10. Por que mapear infraestruturas antes de escavar?
Para evitar acidentes com gás, telefone, esgoto e outras redes subterrâneas.
Conclusão
Vala bem feita some debaixo do piso e nunca mais dá notícia. Com planejamento, escoramento, berço adequado e compactação correta, as redes funcionam por muito tempo.
